Case study · Sinalética · Funchal · 2025 a 2026

Sinalética do Complexo Social de Santa Clara.

Santa Casa da Misericórdia do Funchal · Design

Resumo

Um sistema de pictogramas que reflecte a linha gráfica do logótipo da Santa Casa organiza visualmente o novo Complexo Social de Santa Clara, para utentes, equipa técnica e visitantes, nos cinco pisos, da orientação direccional à sinalização crítica de segurança.

39 pictogramas · 201 peças · 5 pisos · 3 perfis de utilizador

§ 1 Os percursos

Pensar

Antes do desenho, os percursos: a planta de cada piso com o fluxo do utente e do visitante e a posição numerada de cada placa.

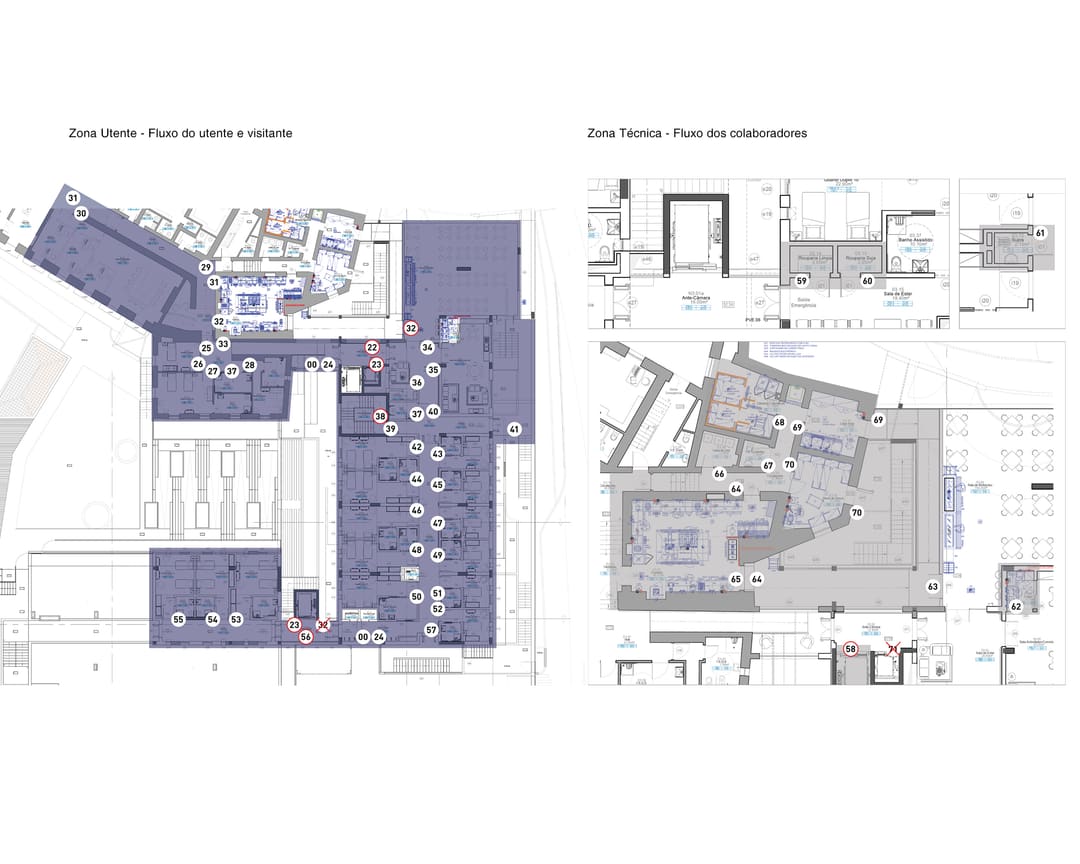

Planta do piso 3 em duas partes, a zona do utente a azul e a zona técnica a cinzento, com as posições numeradas das placas.
Fig. 1 Piso 3: o fluxo do utente e do visitante e o fluxo dos colaboradores, com as placas numeradas.

§ 2 Experimentação

Experimentar

Duas opções para o directório, uma com linha e outra com espaçamento. E os pictogramas na terceira fase de esboços: o Design D, com variantes para recepção, parque, quartos, residências, sala polivalente e snoezelen, e a nota «símbolos com alterações pendentes».

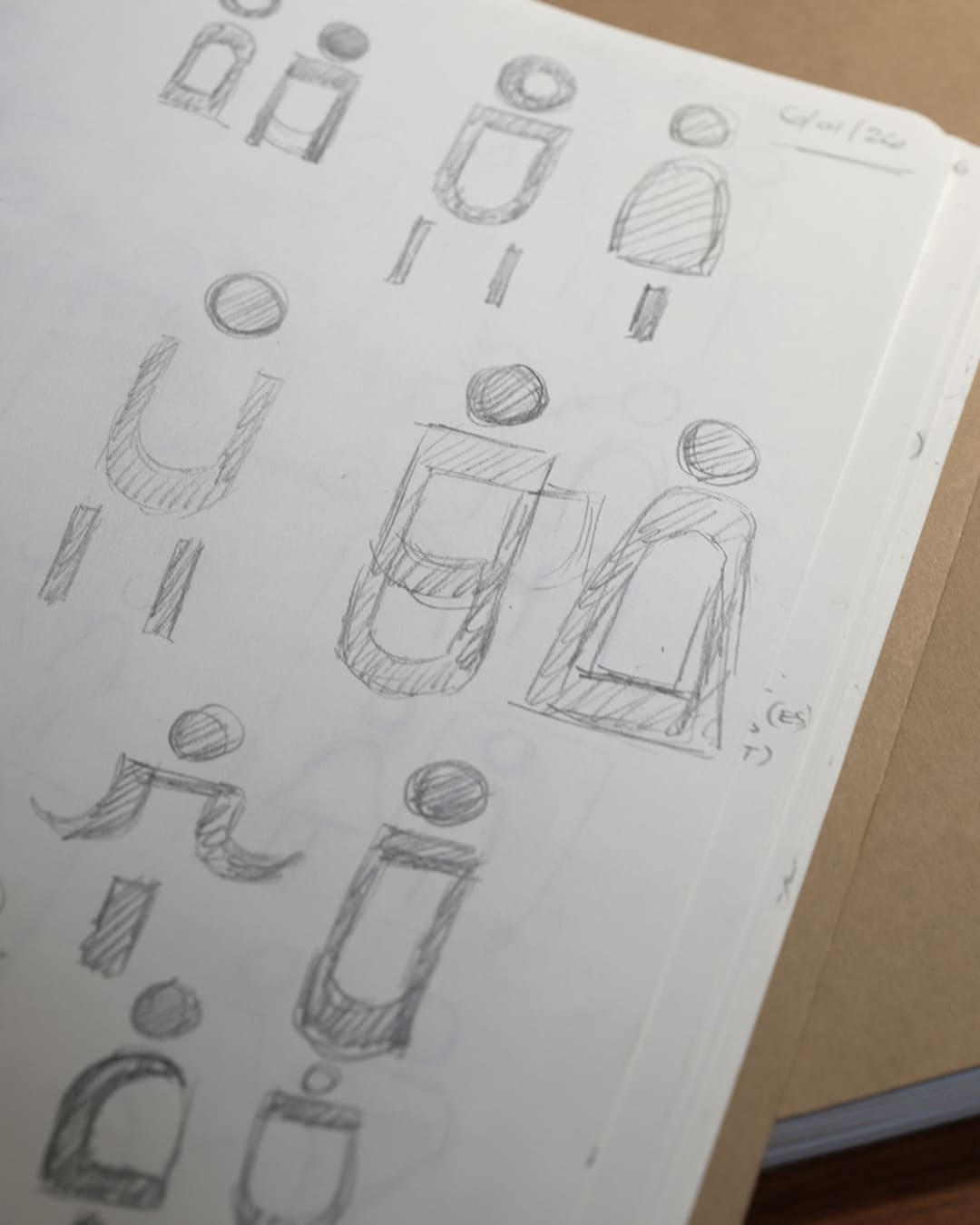

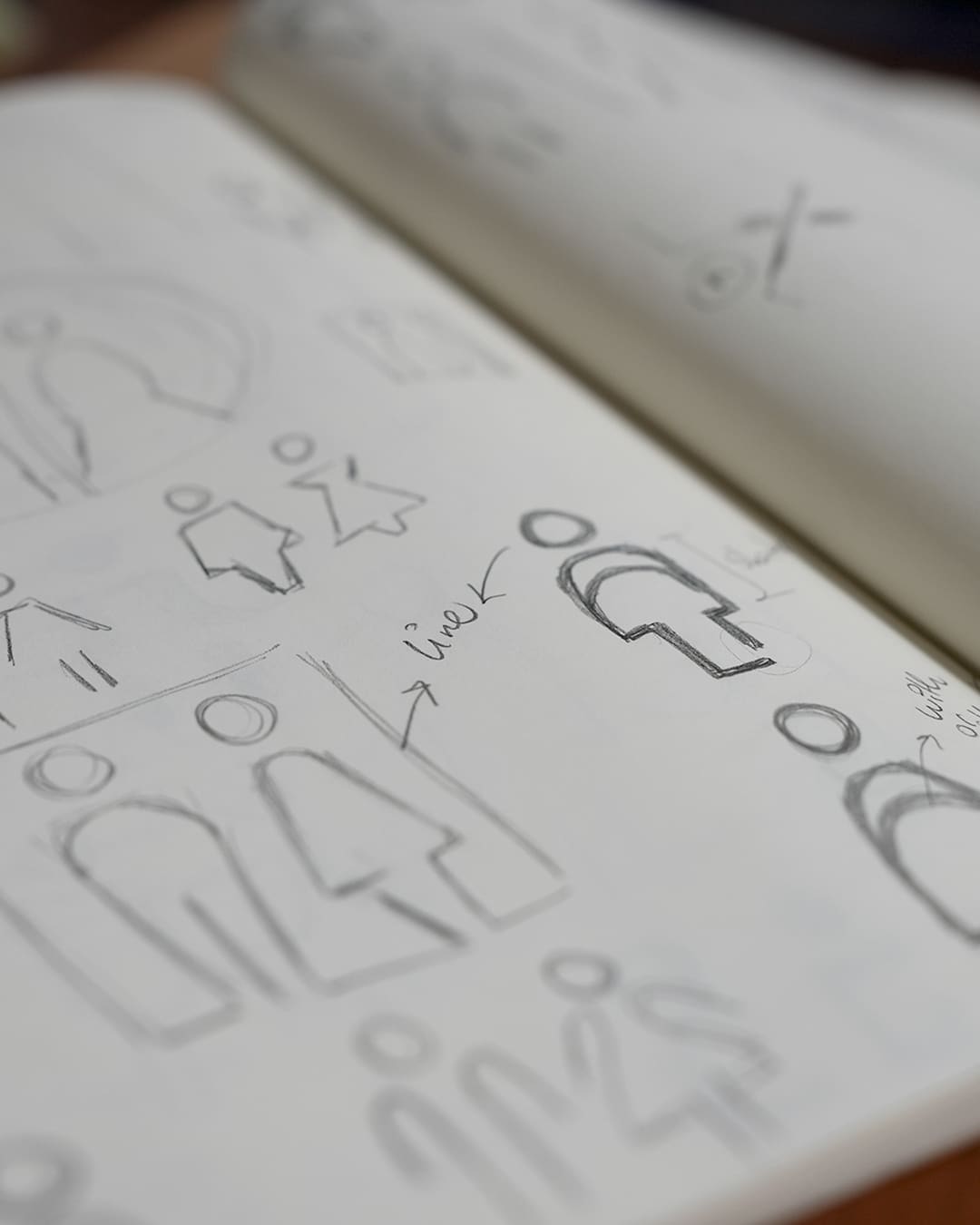

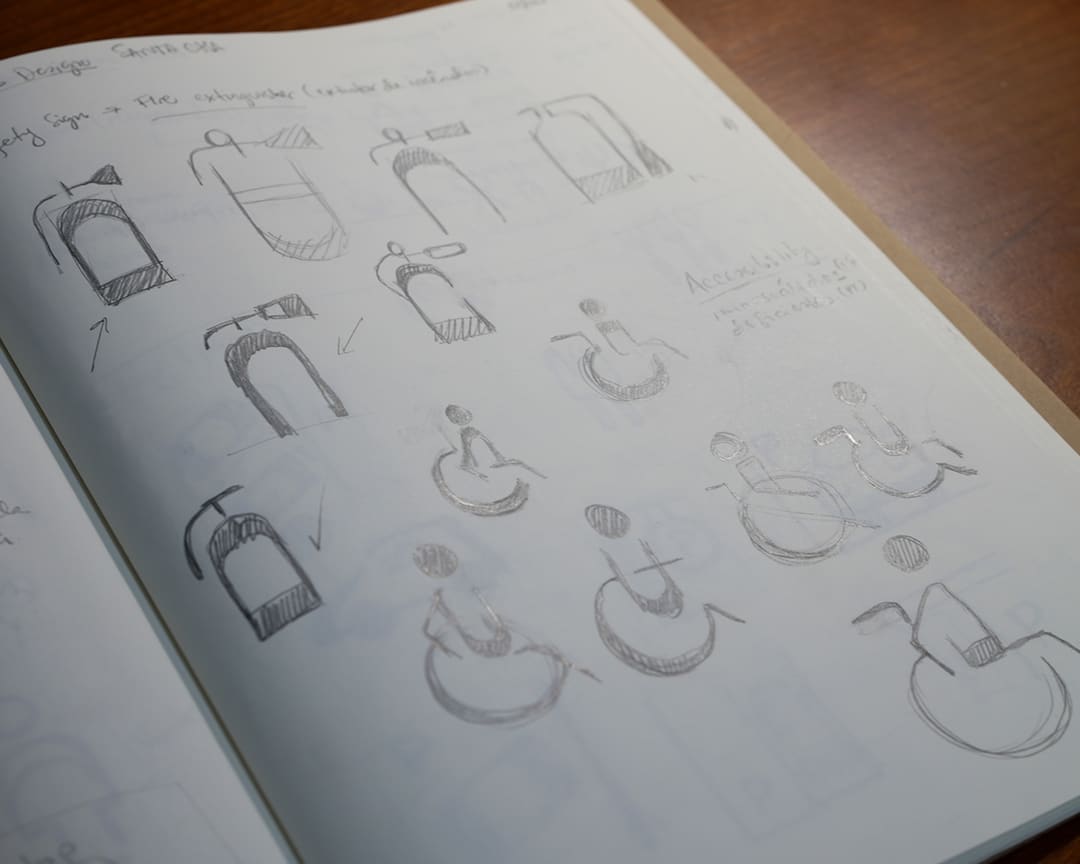

Caderno aberto com figuras de homem e mulher a lápis e a nota «line».Página de caderno com variações das figuras do WC, sombreadas a lápis.Esboços do extintor e do símbolo de acessibilidade, com a cadeira de rodas em várias versões.
Fig. 2 Os pictogramas no caderno: figuras, extintor e acessibilidade, a lápis.

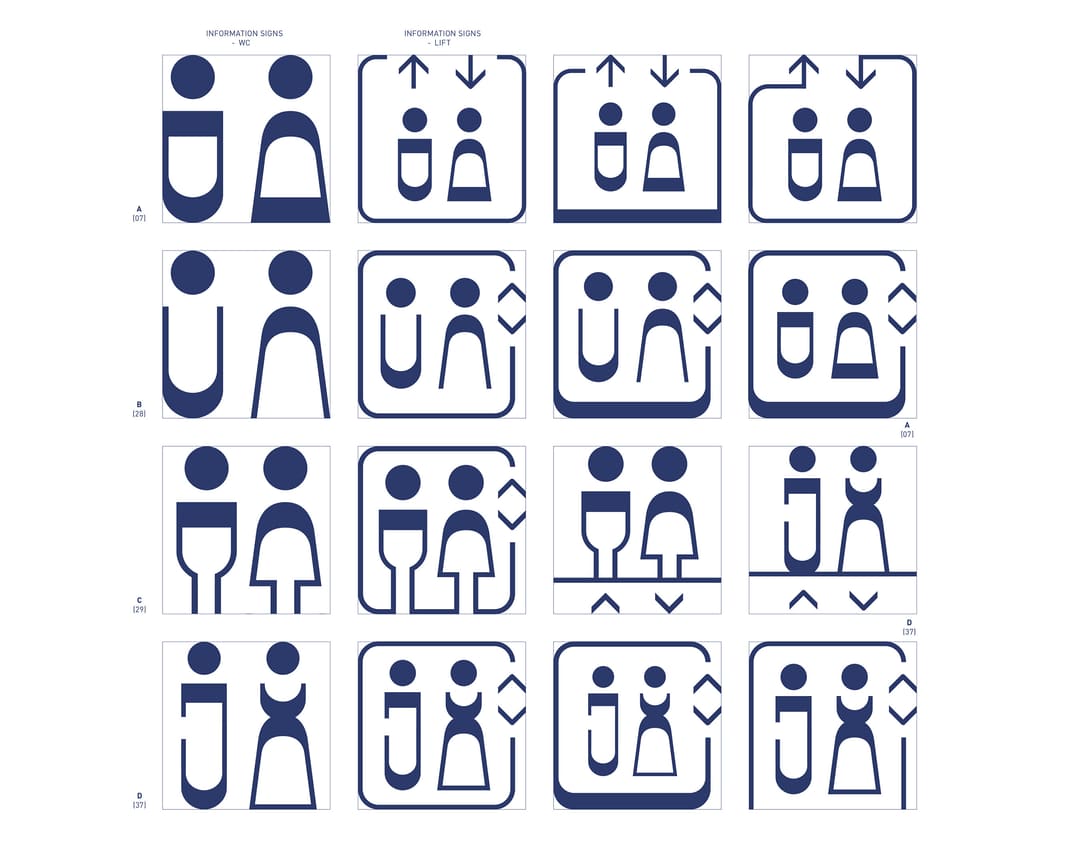

Grelha de dezasseis pictogramas, as figuras do WC e do elevador desenhadas nas versões A, B, C e D.
Fig. 3 Exploração das figuras do WC e do elevador, em quatro desenhos (A a D).

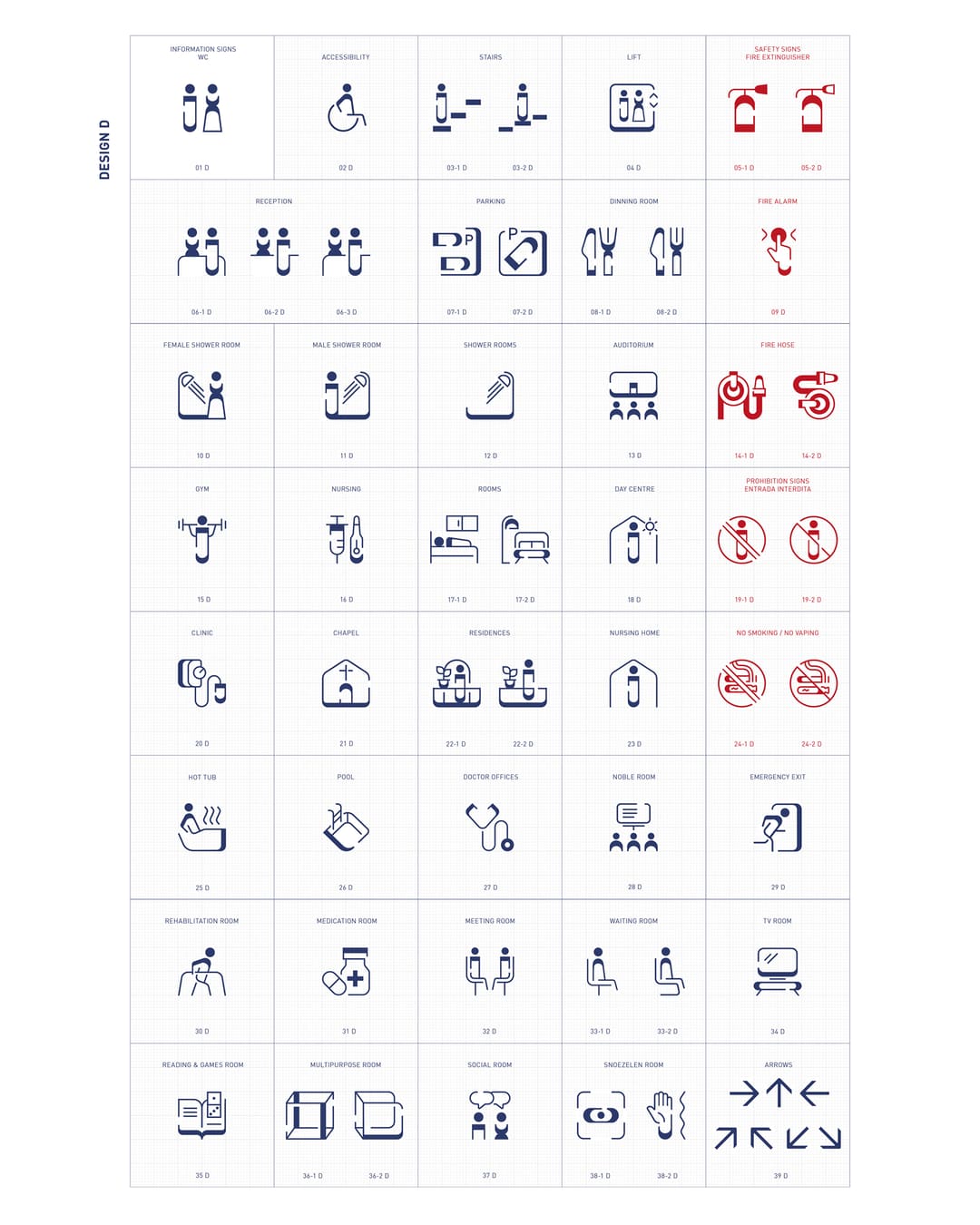

Quadro «Design D» com os pictogramas de 01 a 39 e as variantes, os de segurança e proibição a vermelho.
Fig. 4 Os pictogramas do Design D, com as variantes de cada um.

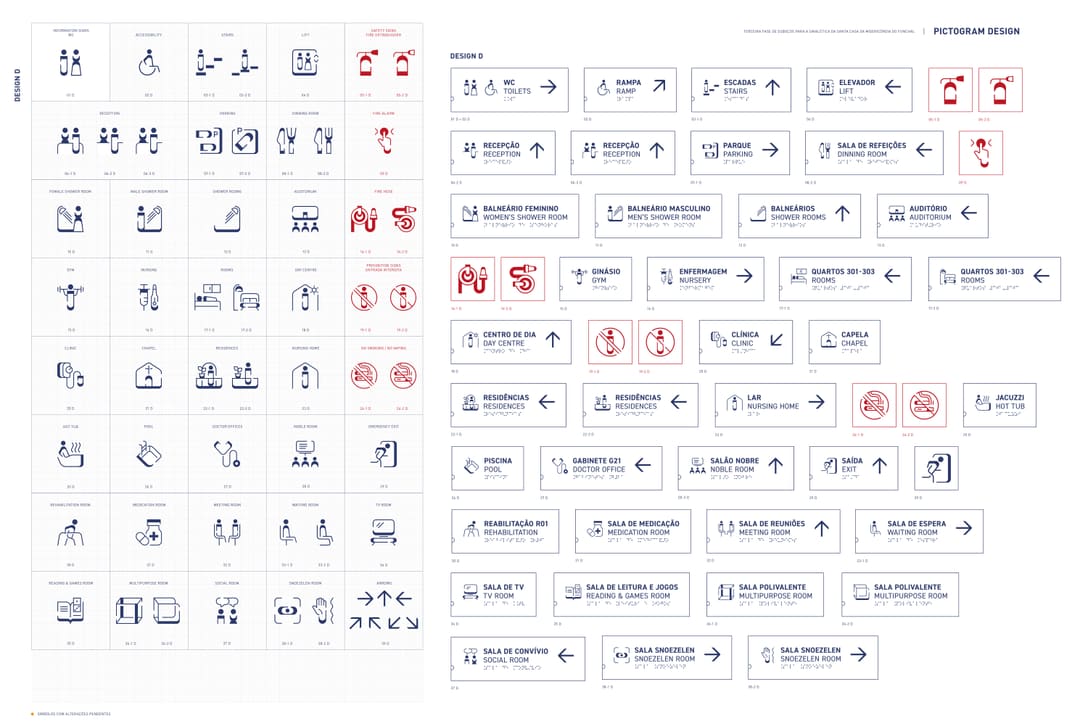

Os pictogramas numerados até 39 e as placas com variantes.
Fig. 5 Pictogramas, terceira fase de esboços (Design D).

§ 3 O sistema

Criar

Um conjunto de 39 pictogramas organiza o complexo através de 201 peças de sinalética. A família de símbolos serve os diferentes perfis de utilizadores nos cinco pisos, da orientação direccional e informativa à sinalização crítica de segurança e proibição.

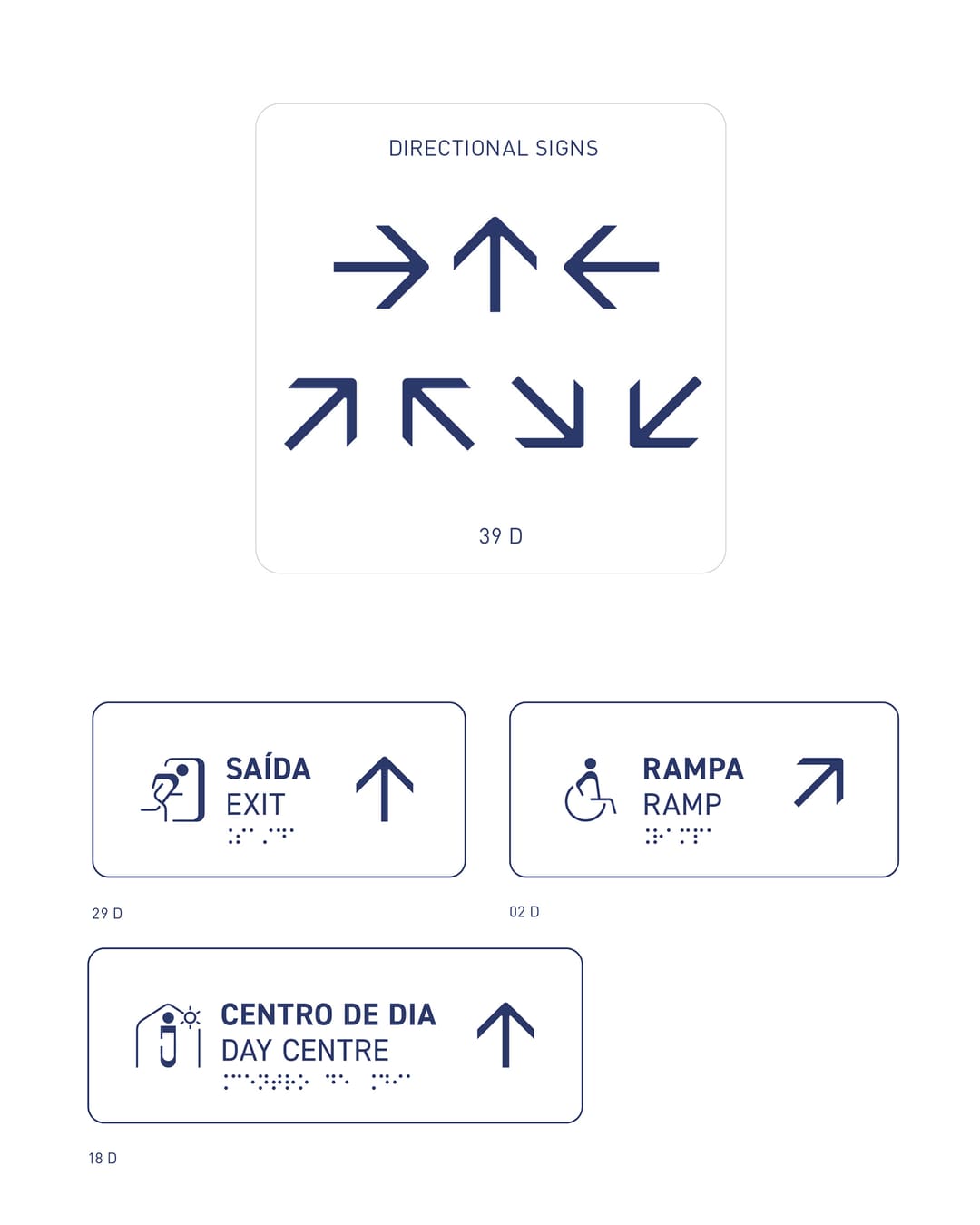

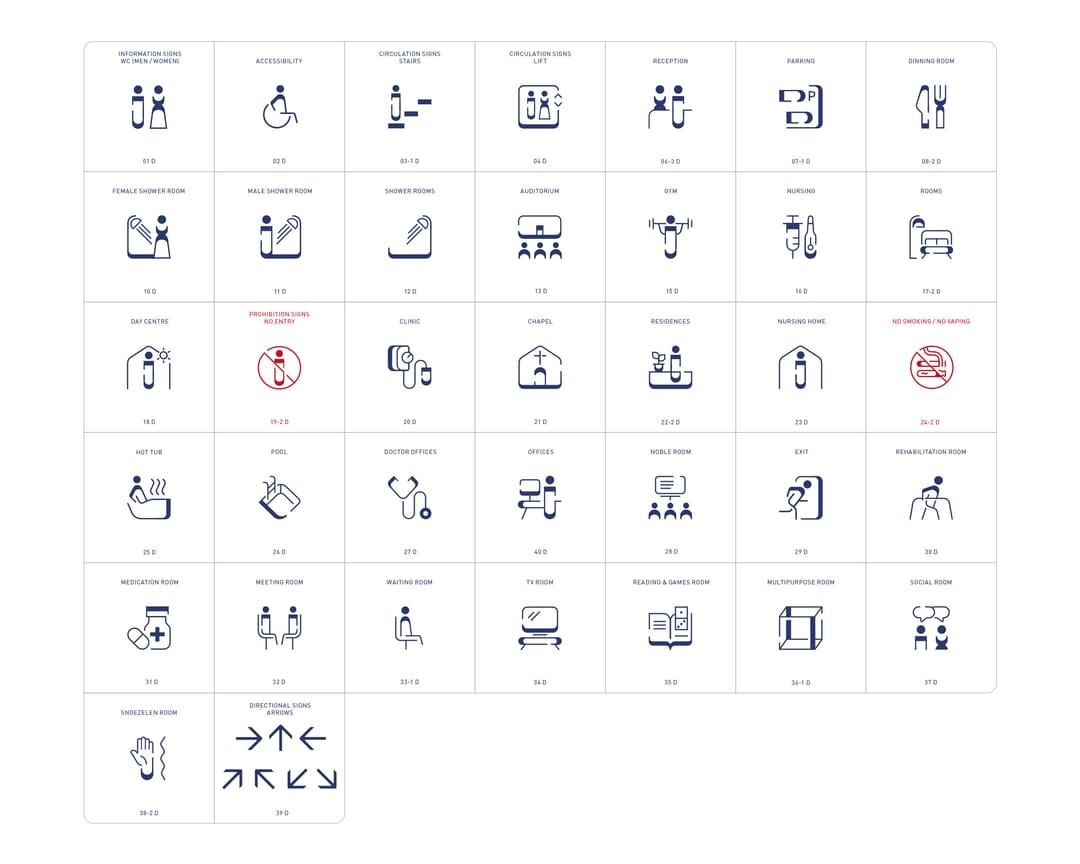

Quadro dos 39 pictogramas finais, cada um com o nome em inglês e o código, de WC a setas direccionais.As setas direccionais e três placas: Saída / Exit, Rampa / Ramp e Centro de dia / Day centre, com Braille.
Fig. 6 Os pictogramas e os pictogramas nas placas.

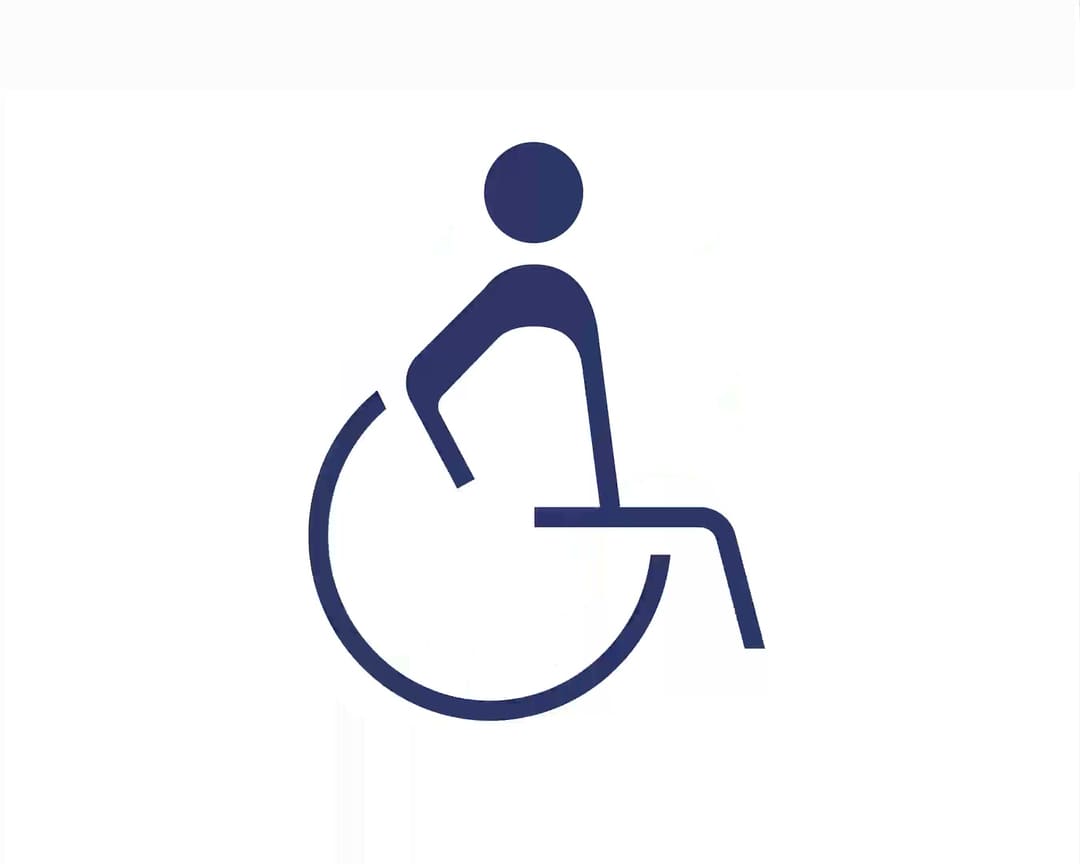

Os pictogramas da Santa Casa em sequência: acessibilidade, WC, escadas, entrada interdita, recepção, centro de dia, gabinetes, sala nobre, residências.
Fig. 7 Os pictogramas em movimento.

§ 4 Produção

Criar

Com a Publinsular, métodos de fabrico que unem o conforto e o contraste orgânico da forma à modernidade e durabilidade do acrílico: acabamento perimetral em CNC Ball Nose e resina (Doming) nos elementos em relevo, para uma leitura táctil suave e segura.

Material
Acrílico
Acabamento
CNC Ball Nose · resina (Doming) nos relevos
Produção
Publinsular

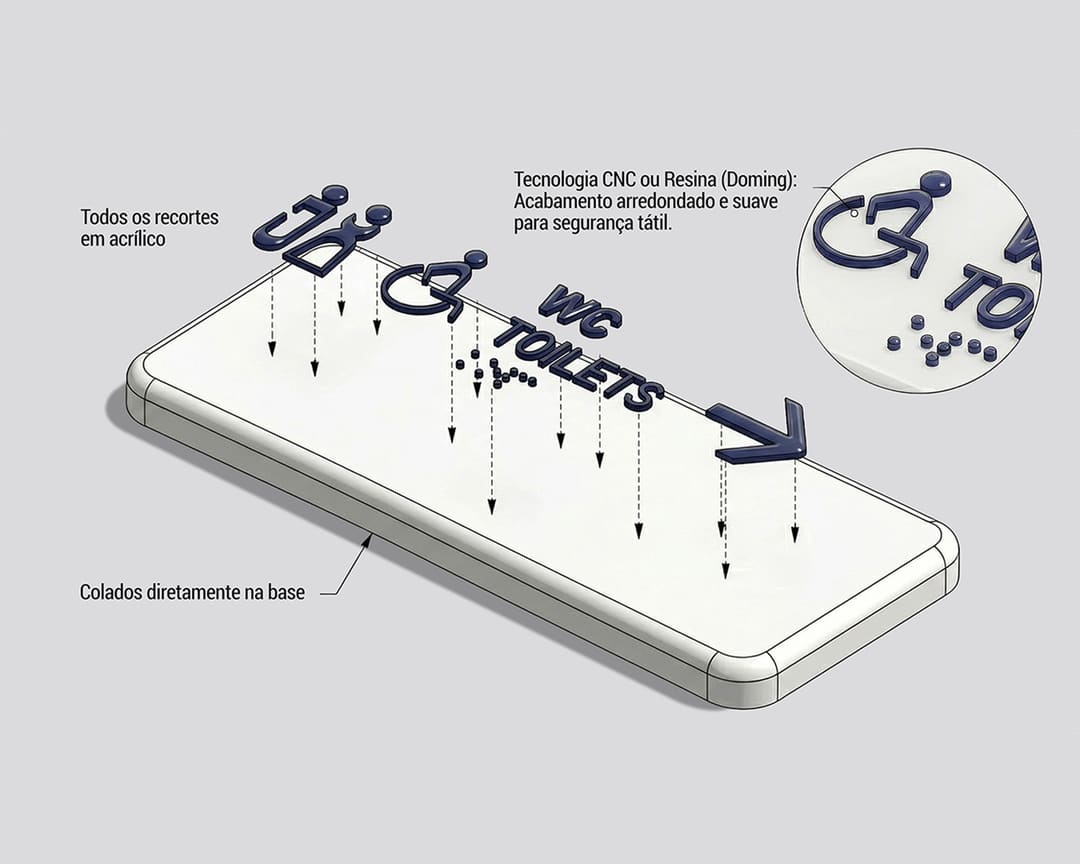

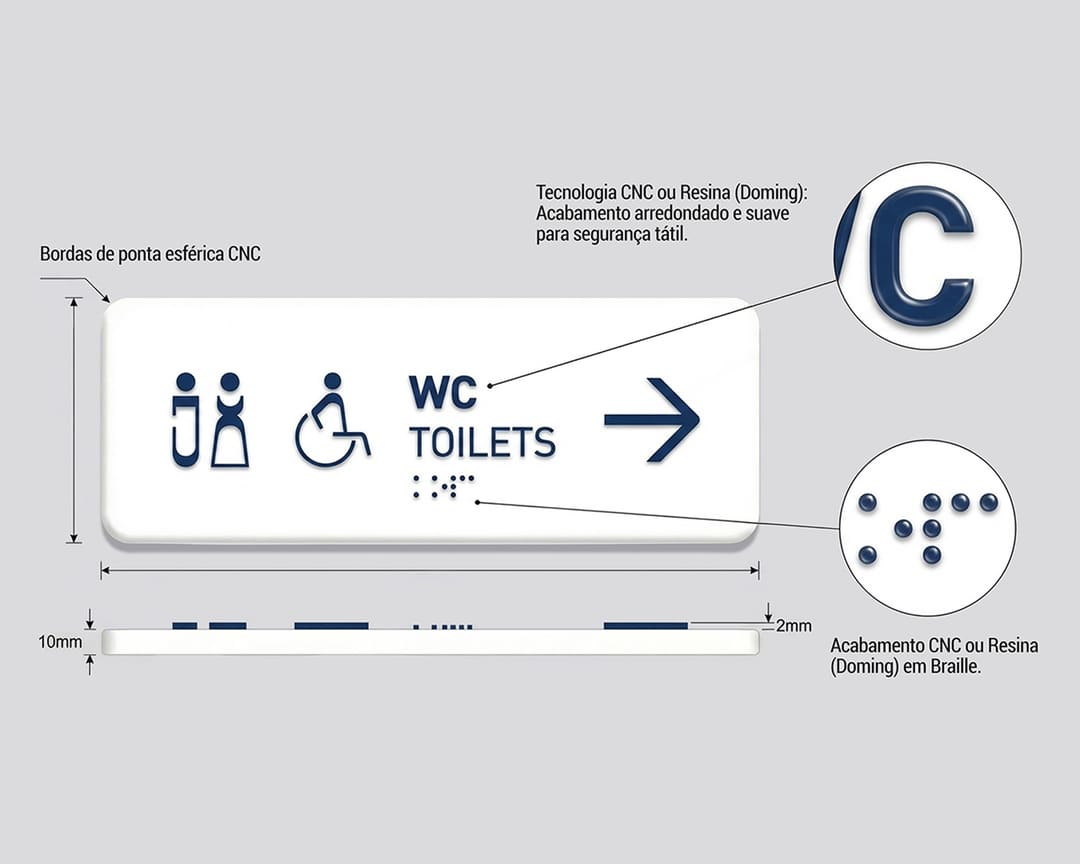

Vista explodida de uma placa WC / Toilets: os recortes em acrílico azul descem para a base branca, com um pormenor do relevo arredondado.A placa WC / Toilets de frente e de perfil, 10 mm de base e 2 mm de relevo, com pormenores da letra e do Braille.
Fig. 8 Maquetas da placa em acrílico: os recortes colados na base, as bordas CNC e o acabamento CNC ou resina (Doming), também no Braille.

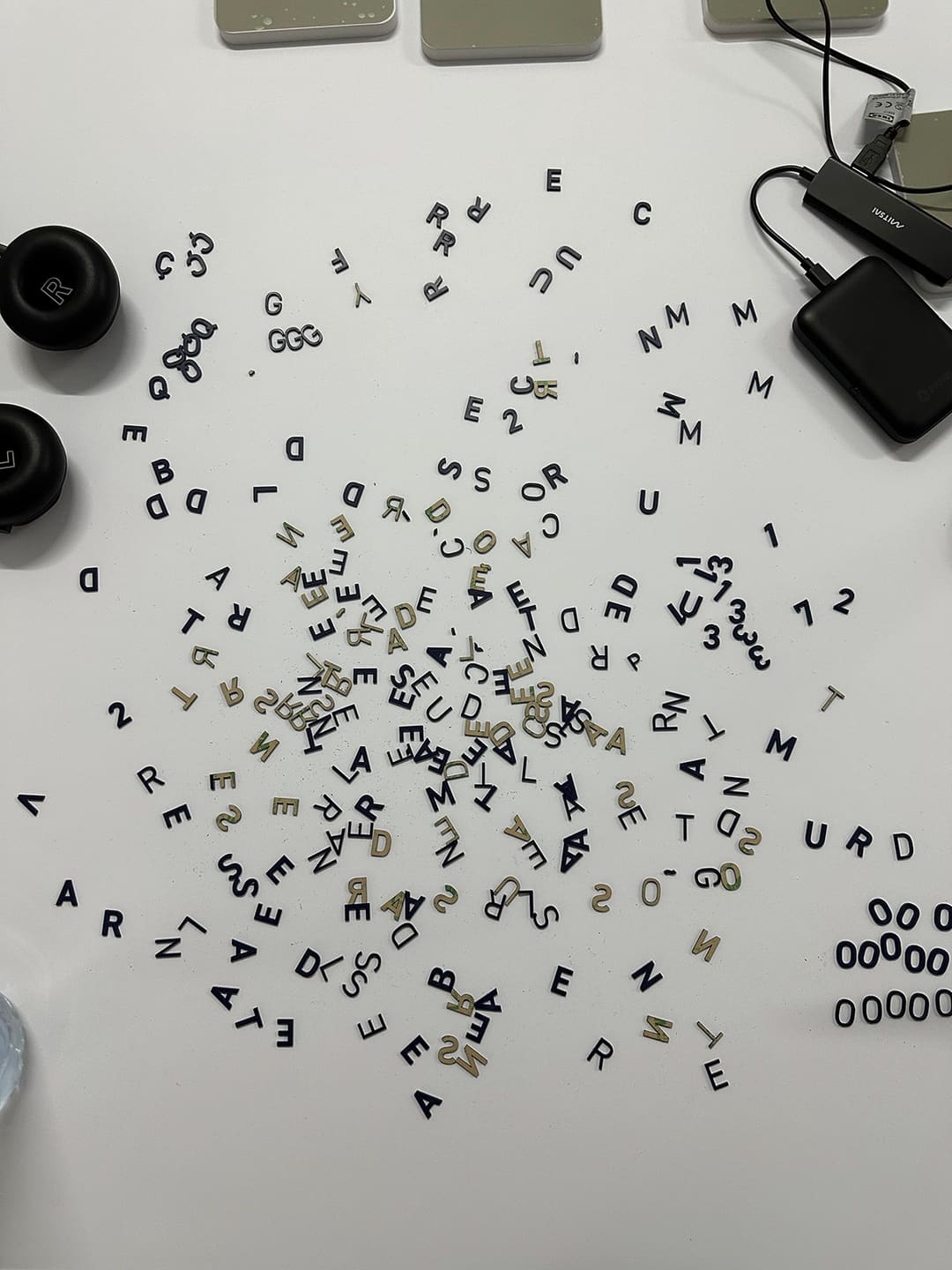

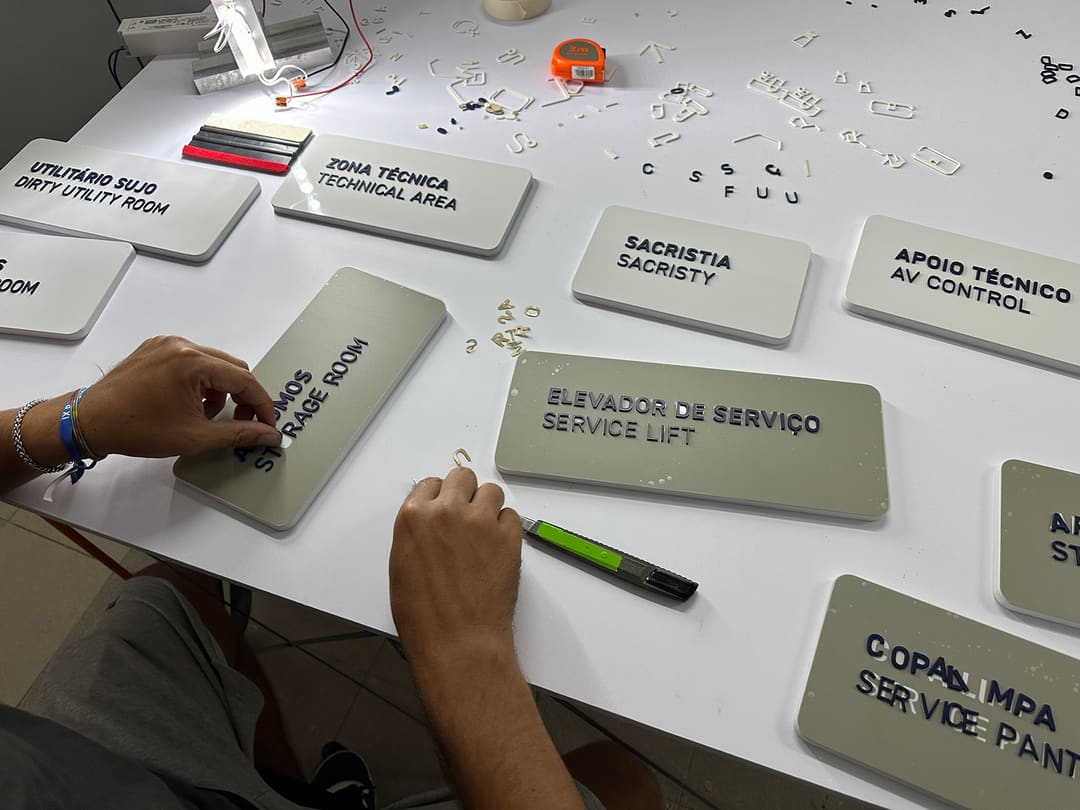

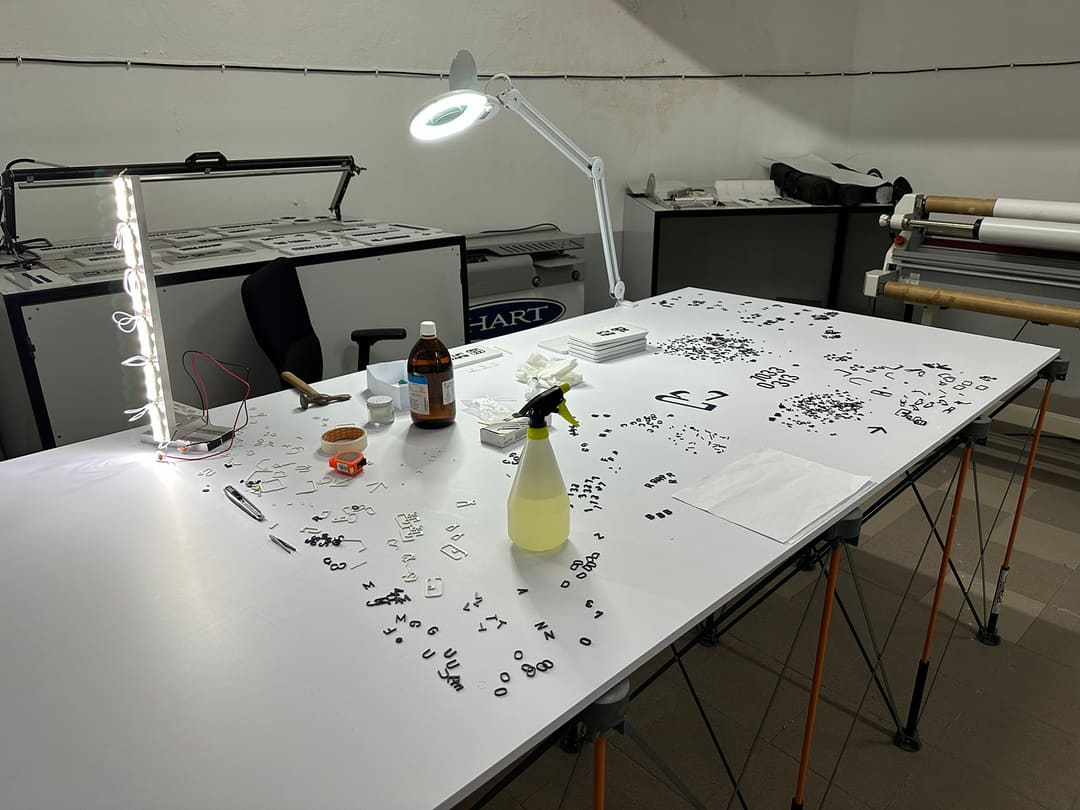

A mesa da oficina com a lupa de bancada, letras e números espalhados, placas empilhadas e uma barra de LED.Letras e números em relevo, azuis e creme, espalhados sobre a mesa branca.Mãos a colar letras em placas bilingues: Elevador de serviço, Sacristia, Zona técnica, Apoio técnico.
Fig. 9 Na oficina: a mesa de montagem, as letras em relevo e as placas bilingues a montar letra a letra.

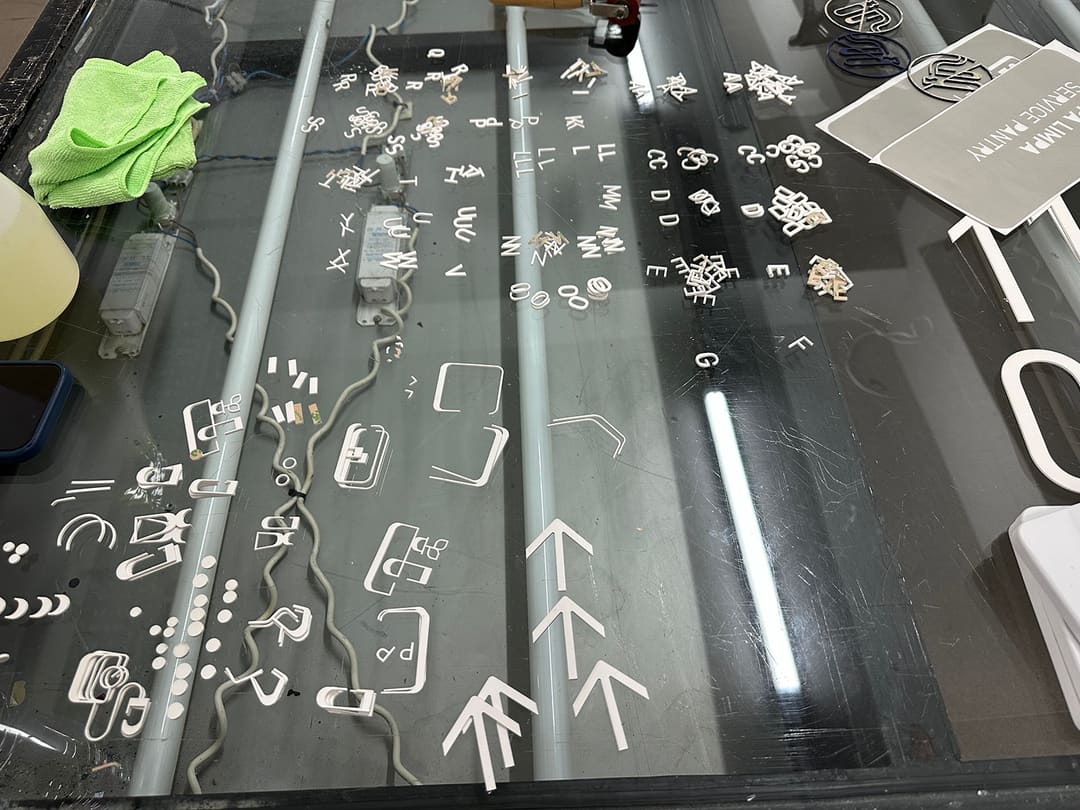

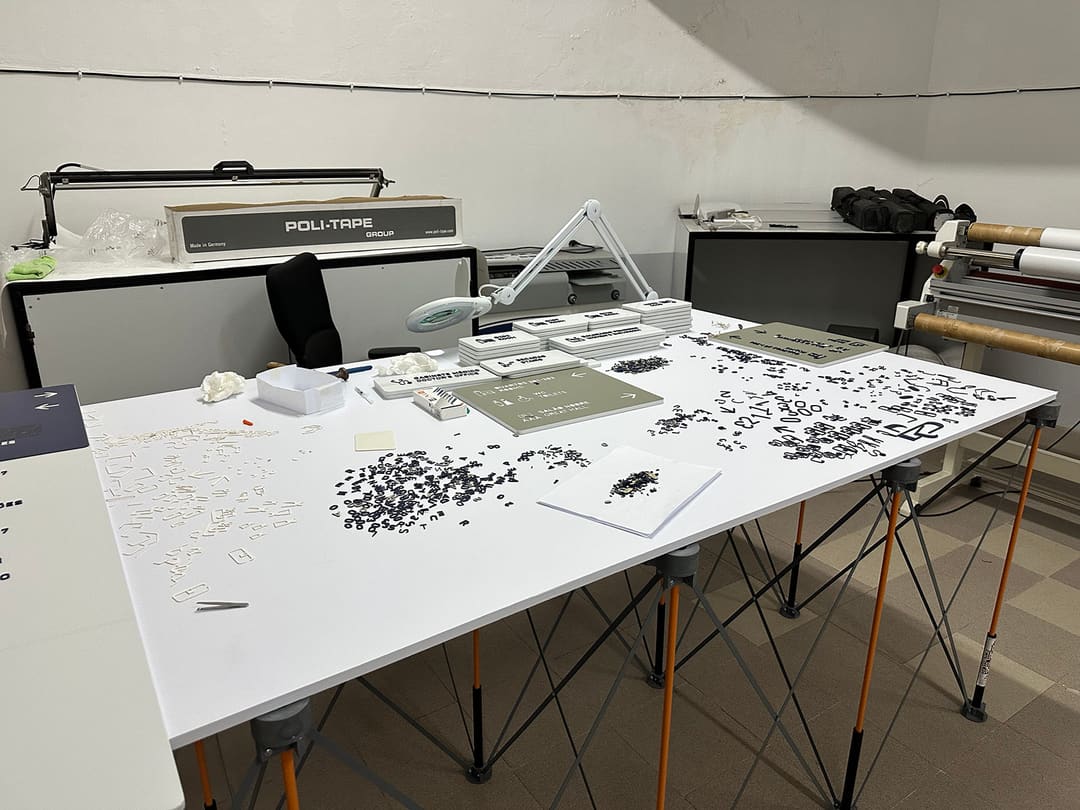

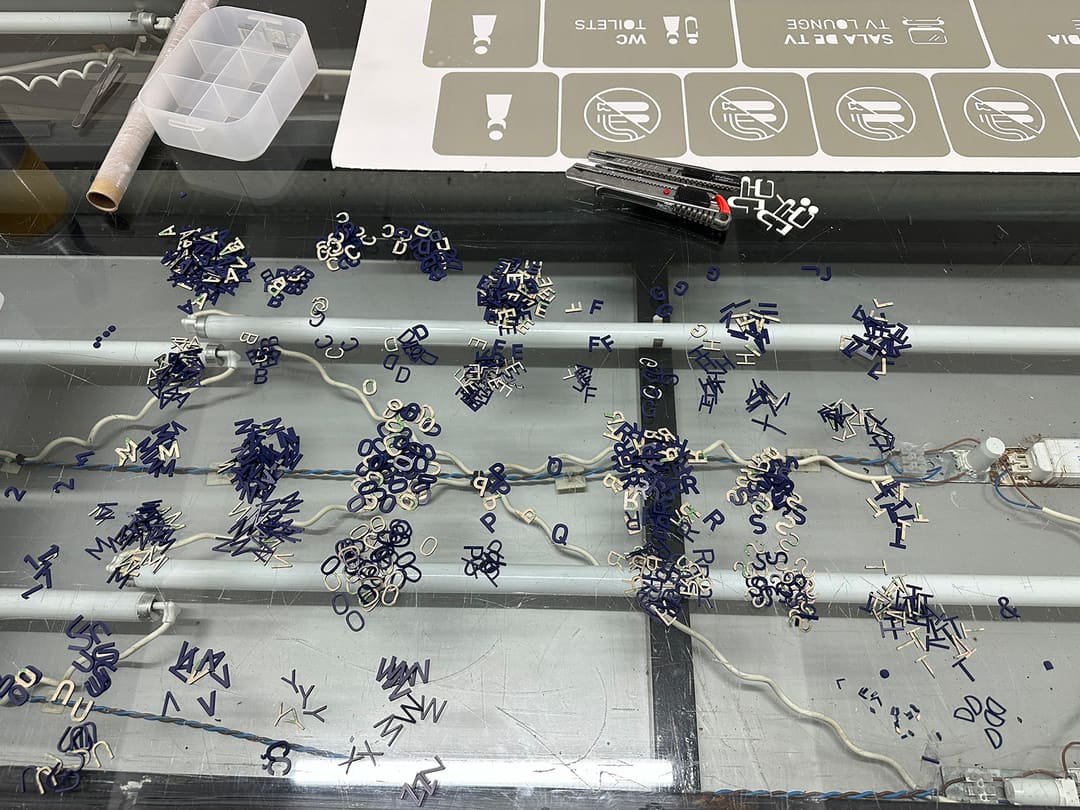

Letras em relevo azuis e creme separadas por montes, ao lado da folha de pictogramas.Pictogramas e setas brancos cortados e a placa Copa limpa / Service pantry.Vista geral da bancada com placas Sala nobre / Great hall e WC.
Fig. 10 Letras em relevo separadas por montes, pictogramas e setas cortados, o Braille sob a lupa e a bancada.

§ 5 Implementação e escala

Criar

Altura de montagem
1,40 m
Totem exterior
0,40 × 1,40 m
Directório
0,55 × 1,50 m
Braille
Esferas de acrílico de precisão

§ 6 O letreiro

Criar

O símbolo e «Santa Casa» em metal soldado; as letras de «da Misericórdia do Funchal» em caixa, por montar e já acesas com LED.

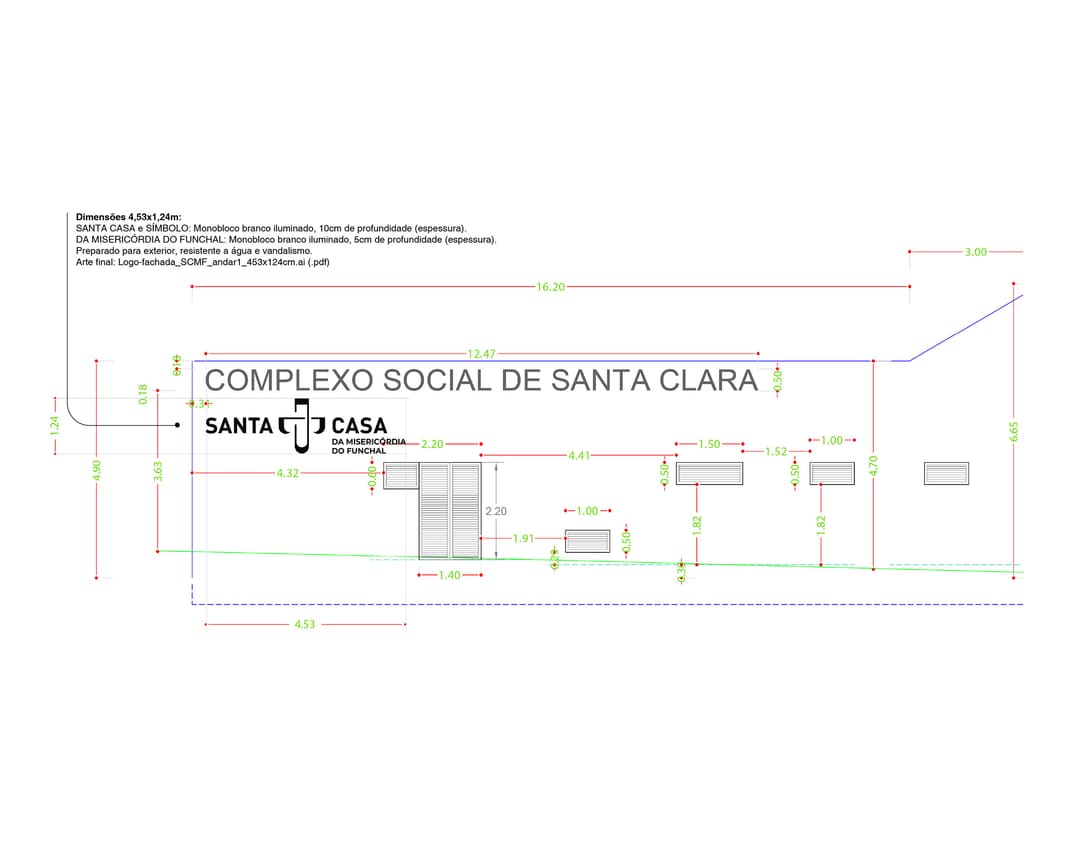

Alçado da fachada com as cotas e o letreiro Santa Casa da Misericórdia do Funchal sob «Complexo Social de Santa Clara».
Fig. 11 O letreiro na fachada do Complexo Social de Santa Clara: 4,53 × 1,24 m, em monobloco branco iluminado.

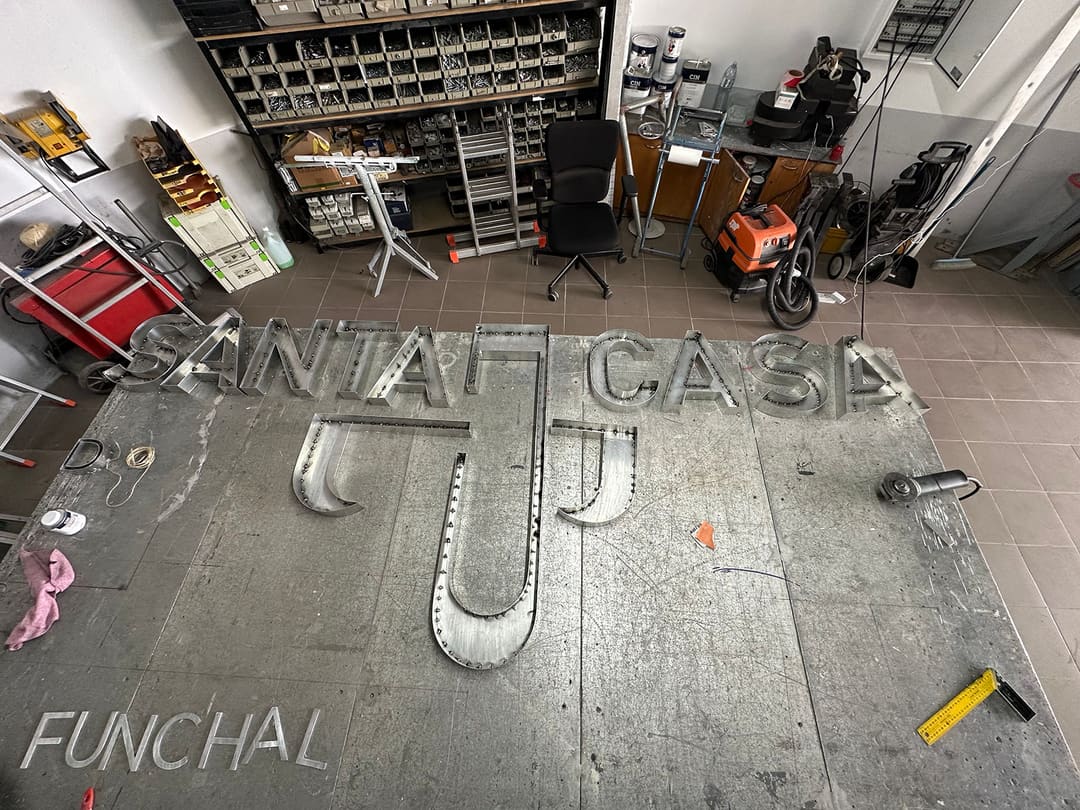

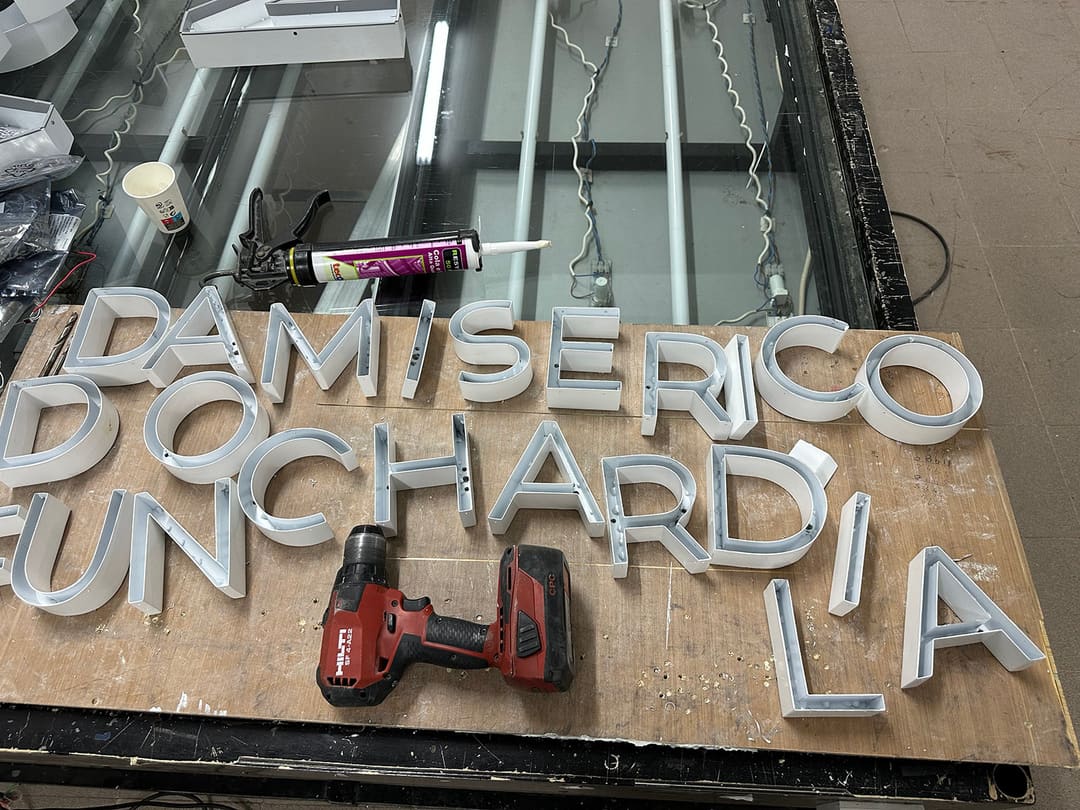

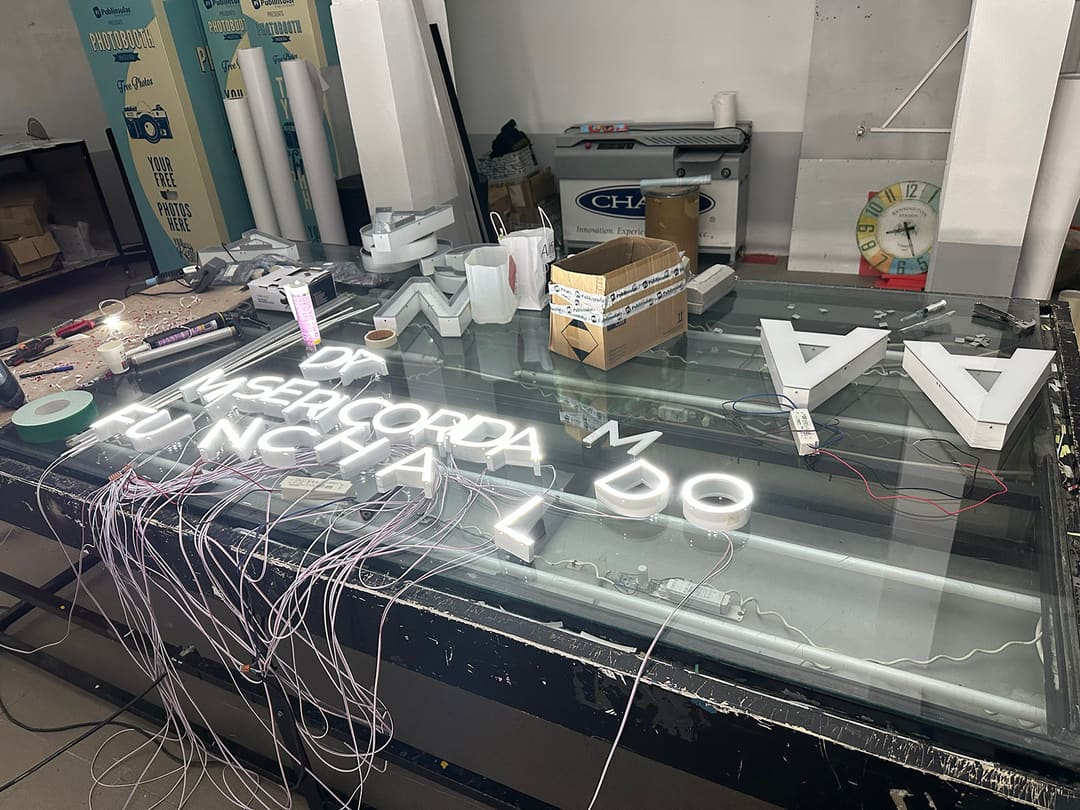

O símbolo e «Santa Casa» em letras de metal, na bancada.Letras brancas em caixa de «da Misericórdia do Funchal», por montar.As mesmas letras acesas, com fios de LED.
Fig. 12 O letreiro na oficina: metal soldado, letras em caixa, LED.

§ 7 Pessoas envolvidas

  • Nuno Serrão, Director Criativo
  • Ana Bettencourt, Designer
  • Pedro Barreto, Responsável de Produção
  • Publinsular, Produção
